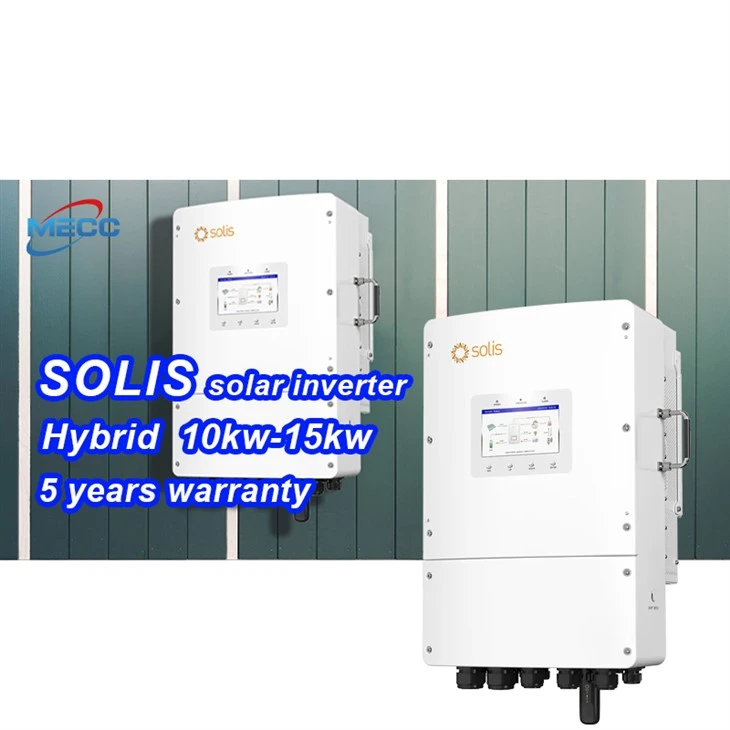

10kW Solis lai ba pha Biến tần điện áp điện áp thấp

Lựa chọn thiết bị bán dẫn điện: Bước quan trọng đầu tiên trong sản xuất biến tần là lựa chọn cẩn thận các thiết bị bán dẫn điện. Các bóng bán dẫn lưỡng cực cổng cách nhiệt công suất cao (IGBTS) hoặc bóng bán dẫn hiệu ứng trường-oxit-oxit-semiantor (MOSFET) thường được sử dụng. Các thành phần này được chọn dựa trên khả năng xử lý điện áp và khả năng xử lý hiện tại của chúng, tốc độ chuyển đổi và hiệu quả. Ví dụ, trong các ứng dụng yêu cầu chuyển đổi năng lượng nhanh, MOSFET chuyển đổi nhanh có thể được ưa chuộng, trong khi IGBT chứng minh phù hợp hơn để xử lý điện áp và dòng điện cao hơn trong các bộ biến tần cấp công nghiệp.

Thiết kế bảng mạch in (PCB): Phần mềm thiết kế PCB tinh vi được sử dụng để bố trí mạch. Bố cục phải đảm bảo nhiễu tín hiệu tối thiểu và tản nhiệt thích hợp. Nhiều lớp thường được kết hợp, với các lớp chuyên dụng để phân phối điện, định tuyến tín hiệu và mặt phẳng mặt đất. Dấu vết được thiết kế cẩn thận để xử lý các dòng điện cao mà không có sức đề kháng quá mức và VIAS được đặt một cách chiến lược để kết nối các lớp khác nhau. Bố cục chính xác này là điều cần thiết cho hiệu suất và độ tin cậy tổng thể của biến tần.

Hàn và lắp ráp: Máy hàn tự động được sử dụng để gắn các thành phần vào PCB. Công nghệ Mount Surface (SMT) là phổ biến, cho phép kích thước thành phần nhỏ hơn và mật độ đóng gói cao hơn. Các thành phần được đặt chính xác trên các miếng đệm PCB, và sau đó được hàn bằng các kỹ thuật như hàn lại, trong đó toàn bộ lắp ráp được làm nóng để làm tan chảy dán hàn và tạo thành các kết nối đáng tin cậy. Sau khi hàn, kiểm tra thủ công và làm lại, nếu cần, được thực hiện để sửa chữa bất kỳ khiếm khuyết hàn nào.

Người mẫu	S 6- eH3P10K 02- nv-yd-l	Loại pin	Axit chì hoặc pin lithium
Chế độ chính		Tối đa. tính phí hiện tại	220A
Điện áp đầu vào danh nghĩa	380/400V	Phạm vi điện áp điện	40 Hàng60vdc
Tính thường xuyên	50Hz/60Hz (phát hiện tự động)	Điện tích năng lượng mặt trời
Tối đa. hiệu quả	97.6%	Phạm vi điện áp hoạt động PV	200VDC ~ 800VDC
Chế độ biến tần		Phạm vi điện áp MPPT	200VDC ~ 800VDC
Dạng sóng điện áp đầu ra	Sóng sin tinh khiết	Tối đa. PV đầu vào/dòng điện	16000W/40A
Công suất đầu ra danh nghĩa (VA)/(W)	10000W	Tính phí phạm vi hiện tại	220A
Điện áp đầu ra danh nghĩa (VAC)	380/400V	Chứng nhận
Đỉnh công suất	2000VA	Cấp độ chứng nhận EMC	NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, Srilanka, EN 50438l, Việt Nam En 61000-6-1/-3
Sự bảo vệ	IP66	Vận hành phạm vi nhiệt độ	-40 đến +60 độ
Phạm vi điện áp pin	4 0. 0vdc ~ 60vdc	giao tiếp	Rs485/lon
Điện tích chính		Phạm vi độ ẩm	5% đến 95% (bảo vệ lớp phủ phù hợp)

-107 - 2

IP66 vs IP65

Khả năng chống bụi: Khả năng chống bụi:

Hoàn toàn chống bụi, không có hạt nào xâm nhập hoàn toàn bằng bụi, không có hạt nào xâm nhập
Khả năng chống thấm nước: Khả năng chống thấm nước:

Bảo vệ chống lại tác động của cột nước mạnh, hai lần bảo vệ chống lại tác động của cột nước áp suất thấp
khả năng chống nước của IPX5

Lợi thế tuyệt đối:
Chống bụi, IP66 có thể chịu được các dòng chảy mạnh, việc sử dụng rộng hơn trong môi trường mạnh mẽ
thời tiết đối lưu như bão, cơn mưa thường xuyên có khả năng thích nghi mạnh mẽ hơn

-107 -

hybrid inverter071

Câu hỏi thường gặp

Q: Đầu ra công suất tối đa mà nó có thể cung cấp là gì?

A: Đầu ra công suất tối đa thay đổi theo mô hình. Nó có thể bao gồm từ vài trăm watt cho các đơn vị nhỏ hơn, di động được thiết kế để cắm trại hoặc năng lượng dự phòng nhẹ, đến vài kilowatt cho các đơn vị công nghiệp lớn hơn được sử dụng trong các ứng dụng thương mại hoặc để cung cấp năng lượng cho toàn bộ gia đình trong thời gian ngừng hoạt động. Bạn sẽ cần kiểm tra các thông số kỹ thuật của sản phẩm để biết giới hạn chính xác cho đơn vị cụ thể của bạn. Xếp hạng này xác định tải trọng nặng nhất mà nó có thể xử lý, như chạy đồng thời nhiều thiết bị công suất cao. Chẳng hạn, mô hình 3kW có thể cung cấp năng lượng cho tủ lạnh, lò vi sóng và một số đèn mà không quá tải.

Q: Hiệu quả của nó ảnh hưởng đến mức tiêu thụ năng lượng của tôi như thế nào?

Trả lời: Hiệu quả cao hơn có nghĩa là ít năng lượng bị lãng phí trong quá trình chuyển đổi. Nếu nó có hiệu suất chuyển đổi cao, giả sử 90% trở lên, cho mỗi 100 watt đầu vào công suất DC, khoảng 90 watt công suất AC hữu ích sẽ được đầu ra. Ngược lại, một đơn vị kém hiệu quả hơn có thể lãng phí 20 watt trở lên, chuyển sang mức tiêu thụ năng lượng tổng thể cao hơn từ nguồn năng lượng của bạn (như pin). Theo thời gian, điều này có thể ảnh hưởng đáng kể đến thời gian pin của bạn kéo dài trong các kịch bản ngoài lưới hoặc tăng hóa đơn tiền điện của bạn nếu được buộc bằng lưới. Vì vậy, việc chọn một mô hình hiệu quả hơn có thể giúp bạn tiết kiệm cả năng lượng và tiền bạc.

Q: Nó có thể hoạt động ở nhiệt độ khắc nghiệt không?

Trả lời: Hầu hết các đơn vị hiện đại được thiết kế để hoạt động trong một phạm vi nhiệt độ nhất định. Một số có thể xử lý nhiệt độ thấp như -20 độ (-4 độ f) và cao tới 50 độ (122 độ f) hoặc thậm chí phạm vi rộng hơn, tùy thuộc vào chất lượng và mục đích sử dụng. Tuy nhiên, hiệu suất có thể xuống cấp tại các thái cực. Trong thời tiết rất lạnh, pin (nếu được kết nối) và các thành phần bên trong có thể mất nhiều thời gian hơn để đạt được điều kiện hoạt động tối ưu, giảm công suất ban đầu. Trong thời tiết nóng, hệ thống làm mát phải làm việc chăm chỉ hơn để làm tan nhiệt, và nếu nó thất bại, có thể xảy ra quá nhiệt. Vì vậy, điều quan trọng là phải xem xét khí hậu địa phương của bạn và chọn một mô hình có khả năng chịu nhiệt độ phù hợp.
