Nói chung, điện do hệ thống quang điện tạo ra được ưu tiên sử dụng cho các phụ tải. Khi năng lượng quang điện phát ra vượt quá mức tiêu thụ điện của phụ tải sẽ có dòng điện ngược chạy vào lưới điện, được gọi là “dòng điện ngược”. Lưới điện có các quy định nghiêm ngặt về việc kết nối lưới phát điện quang điện và việc kết nối lưới điện ngược trái phép sẽ phải đối mặt với các hình phạt liên quan. Trong khi đó, đối với các dự án quang điện không yêu cầu truy cập internet, bảo vệ chống dòng chảy ngược là chìa khóa để đạt được khả năng tự cung cấp năng lượng xanh.
Vậy chống trào ngược là gì? Nguyên lý làm việc và giải pháp của nó là gì?
1. Ngăn chặn dòng chảy ngược là gì?
Trong hệ thống quang điện, đầu ra điện DC từ các mô-đun quang điện được chuyển đổi thành điện xoay chiều bằng bộ biến tần để phụ tải sử dụng; Khi công suất phát của hệ thống quang điện lớn hơn công suất phụ tải, do phụ tải không hấp thụ hết lượng điện do quang điện tạo ra nên lượng điện dư sẽ chảy vào lưới theo hướng ngược lại, dẫn đến hiện tượng “dòng điện ngược”. ". Hệ thống quang điện có chức năng chống dòng ngược có thể giảm kịp thời công suất đầu ra của biến tần khi công suất phát vượt quá công suất tải, nhằm giảm tổng công suất phát của hệ thống, đảm bảo rằng điện do quang điện tạo ra chỉ được sử dụng bởi tải, tránh lượng điện dư thừa chạy vào lưới điện.
2. Tại sao phải lắp đặt biện pháp chống chảy ngược?
Nói chung, có một số lý do tại sao cần phải lắp đặt thiết bị chống trào ngược:
① Hạn chế về chính sách lưới điện.Do các chính sách và khả năng chịu tải của lưới điện, một sốCác vùng không được phép kết nối vào lưới. Đấu nối lưới điện ngược trái phép sẽ bị xử phạt tương ứng;
② Giới hạn công suất nối lưới.Lưới điện có những hạn chế nghiêm ngặt về nguồn điện nối lưới. Nếu lượng điện dư thừa được đưa vào trực tiếp mà không được kiểm soát sẽ ảnh hưởng đến lưới điện;
③ Nguyên tắc tự sử dụng và không kết nối điện thừa vào internet.Hệ thống phát điện quang điện cần đảm bảo rằng điện năng tạo ra được ưu tiên cung cấp cho các phụ tải địa phương. Nếu tải cục bộ không thể tiêu thụ hết thì phải sử dụng thiết bị chống dòng chảy ngược để ngăn lượng điện dư thừa chảy ngược vào lưới điện.
3. Nguyên lý hoạt động chống trào ngược
Trong các ứng dụng thực tế, công suất thời gian thực, cường độ dòng điện và hướng của đường dây có được bằng cách lắp đặt đồng hồ đo chống dòng chảy ngược và máy biến áp CT trên đường truyền vào của hộ gia đình. Khi phát hiện dòng điện chạy vào lưới điện (dòng ngược), đồng hồ đo chống dòng ngược sẽ truyền dữ liệu nguồn điện ngược đến biến tần thông qua giao tiếp RS485. Biến tần phản hồi trong vài giây sau khi nhận được lệnh, giảm công suất đầu ra của biến tần và giữ cho dòng điện chạy từ trạm quang điện vào lưới ở mức gần 0, nhờ đó đạt được khả năng chống chảy ngược và không gửi lượng điện dư thừa vào lưới .
4. Giải pháp chống trào ngược
Luôn chú ý đến việc ứng dụng kỹ thuật của bộ biến tần trong các dự án quang điện và kết hợp các thiết bị khác nhau như bộ biến tần quang điện, đồng hồ đo chống dòng chảy ngược và hộp chống dòng chảy ngược để tạo thành các giải pháp chống dòng chảy ngược phù hợp với các tình huống khác nhau.

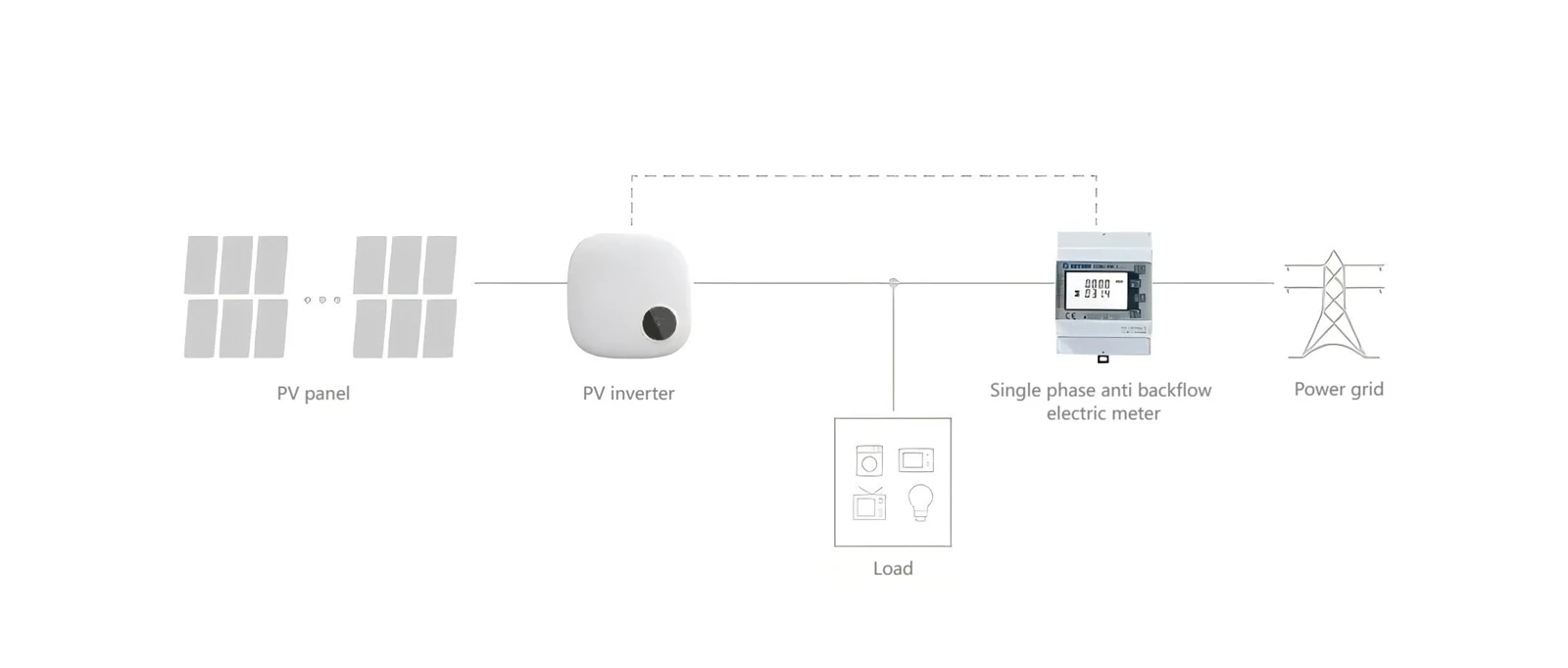

(1) Giải pháp hệ thống chống trào ngược 1 pha
Thiết bị cần thiết:biến tần nối lưới quang điện, đồng hồ đo chống dòng chảy ngược, đường dây liên lạc giữa đồng hồ và biến tần. Sơ đồ này chỉ phù hợp với các kịch bản quang điện trong gia đình.
(2) Giải pháp hệ thống chống trào ngược ba pha máy đơn
Đối với các bộ biến tần kết nối lưới điện công suất thấp trong gia đình, có thể sử dụng trực tiếp đồng hồ đo chống dòng chảy ngược DC. Đầu ra AC của biến tần được kết nối trực tiếp với đồng hồ và sau đó được kết nối với điểm kết nối lưới để đạt được khả năng chống dòng chảy ngược; Đối với các bộ biến tần nối lưới công suất cao, cần phát hiện dòng điện trên bus nối lưới thông qua máy biến áp CT, giảm dòng điện qua máy biến áp một cách tương ứng và kết nối nó với đồng hồ đo chống dòng chảy ngược để đạt được phép đo dòng điện và công suất tại điểm kết nối lưới.
(3) Giải pháp hệ thống chống chảy ngược nhiều máy
Nhiều bộ biến tần được mắc nối tiếp thông qua giao diện truyền thông tới bộ thu thập dữ liệu, phù hợp với chế độ nhiều máy, có chức năng mạnh mẽ hơn và công suất lớn hơn.
Bản tóm tắt
Giải pháp chống dòng chảy ngược có thể đáp ứng hiệu quả các yêu cầu chính sách "kết nối lưới điện không phản hồi" ở một số khu vực nhất định. Ngoài ra, chống dòng ngược có thể tối ưu hóa nền kinh tế, nâng cao hiệu quả sử dụng năng lượng và thích ứng với sự phát triển công nghệ và thay đổi chính sách, đồng thời đảm bảo lưới điện vận hành ổn định và nâng cao an toàn hệ thống.
