Lời nói đầu
Hệ thống quản lý pin (BMS) đóng một vai trò quan trọng trong bộ pin, không chỉ theo dõi trạng thái của pin mà còn đảm bảo hiệu suất và tuổi thọ của từng tế bào riêng lẻ trong bộ pin thông qua kiểm soát sạc và xả cân bằng. Bài viết này sẽ đi sâu vào nguyên tắc làm việc, chiến lược thực hiện và tầm quan trọng của phương pháp kiểm soát xả điện tích cân bằng BMS, nhằm cung cấp tài liệu tham khảo cho hoạt động an toàn và hiệu quả của bộ pin.
1. Nguyên tắc quản lý cân bằng
Chức năng quản lý cân bằng của BMS đạt được bằng cách lắp các mạch cân bằng vào bộ pin. Mạch cân bằng có thể điều chỉnh mức sạc giữa các pin để giữ trạng thái của từng pin ổn định. Điều này chủ yếu bao gồm hai khía cạnh của quản lý:
Cân bằng động:Trong quá trình sạc và xả, sự cân bằng đạt được bằng cách xả nhiều pin đã sạc hơn trong bộ pin vào các pin đã sạc ít hơn. Điều này thường đạt được thông qua thuật toán điều khiển trong BMS, thuật toán này đánh giá và điều khiển dựa trên trạng thái của từng pin.
Cân bằng tĩnh:Khi bộ pin được sạc đầy, mạch cân bằng được sử dụng để phân tán điện tích từ pin được sạc cao hơn sang pin khác để duy trì cân bằng sạc giữa các pin. Trạng thái cân bằng tĩnh thường được thực hiện khi pin ngừng sạc hoặc xả trong một thời gian dài.
2. Quy trình quản lý cân bằng
Quá trình quản lý cân bằng thường bao gồm các bước sau:
Phát hiện tình trạng pin:Trước tiên, BMS giám sát từng pin trong bộ pin để thu được các thông số chính như điện áp, nhiệt độ và dung lượng còn lại (SOC). Đây là nền tảng để đạt được sự quản lý cân bằng.
Xét điều kiện cân bằng:Dựa trên kết quả giám sát trạng thái pin, BMS sẽ xác định xem có cần thiết phải quản lý trạng thái cân bằng hay không. Điều này thường dựa trên các điều kiện cân bằng đặt trước, chẳng hạn như chênh lệch điện áp giữa các tế bào riêng lẻ, chênh lệch nhiệt độ, v.v.
Kiểm soát cân bằng:Nếu cần quản lý cân bằng, BMS sẽ chọn phương pháp cân bằng động hoặc cân bằng tĩnh tùy theo tình huống cụ thể và đạt được sự cân bằng bằng cách điều khiển mạch cân bằng. Điều này bao gồm việc điều khiển bật/tắt các công tắc, điều chỉnh dòng điện cân bằng, v.v.
Giám sát hiệu ứng cân bằng:Trong quá trình cân bằng, BMS sẽ liên tục theo dõi trạng thái của từng pin để đảm bảo hiệu quả cân bằng đạt được mong đợi. Điều này bao gồm việc giám sát những thay đổi trong các thông số như điện áp và nhiệt độ của từng loại pin.
Quản lý cân bằng cuối cùng:Khi trạng thái cân bằng đạt đến mức dự kiến, BMS sẽ ngừng quản lý trạng thái cân bằng và chờ điều kiện cân bằng tiếp theo được đáp ứng trước khi tiếp tục trạng thái cân bằng.
3. Phương pháp kiểm soát quản lý cân bằng
Trong quản lý cân bằng, BMS sẽ lựa chọn phương pháp kiểm soát phù hợp tùy theo từng trường hợp cụ thể. Điều này bao gồm:
Chiến lược cân bằng dựa trên điện áp bên ngoài:luôn sử dụng điện áp bên ngoài của pin làm tiêu chí để đánh giá tính nhất quán của bộ pin, thực hiện các biện pháp giảm và xả điện áp đối với pin có điện áp cao hơn và sử dụng cân bằng sạc và tăng điện áp cho pin có điện áp thấp hơn. Phương pháp này tương đối dễ thực hiện nhưng có thể bị ảnh hưởng bởi các thông số bên trong của pin.
Chiến lược cân bằng dựa trên năng lực:sử dụng tỷ lệ sử dụng dung lượng bên trong của pin làm tiêu chí đánh giá tính nhất quán tổng thể của bộ pin và đạt được tỷ lệ sử dụng dung lượng tối đa của bộ pin thông qua việc cân bằng. Cách tiếp cận này có thể đạt được mức sử dụng tối đa công suất nhưng không phù hợp để điều khiển cân bằng trong điều kiện động.
Chiến lược cân bằng dựa trên khoản phí còn lại (SOC):SOC của mỗi pin được sử dụng làm tiêu chuẩn đo lường sự cân bằng. Do đặc tính SOC và dung lượng là tương tự nhau nên chiến lược kiểm soát cân bằng dựa trên SOC cũng có thể cải thiện tỷ lệ sử dụng tổng thể dung lượng bộ pin ở một mức độ nhất định. Phương pháp này chỉ yêu cầu đo SOC của pin và không xem xét dung lượng của từng ô riêng lẻ, khiến nó thực tế hơn.
Các phương pháp điều khiển sạc và xả cân bằng của BMS (Hệ thống quản lý pin) chủ yếu được chia thành hai loại: cân bằng chủ động và cân bằng thụ động. Hai phương pháp này đều có những đặc điểm và kịch bản áp dụng riêng.
Cân bằng thụ động (cân bằng tiêu tán năng lượng)
Nguyên tắc:Kết nối một điện trở song song với mỗi cell pin. Khi một tế bào pin đã được sạc đầy trước và cần tiếp tục sạc các pin khác, nó sẽ được xả bằng cách kết nối các điện trở để tiêu tán năng lượng dư thừa.
Thuận lợi:Cấu trúc mạch đơn giản và chi phí thấp.
Nhược điểm:Tỷ lệ sử dụng năng lượng thấp và tăng khả năng tản nhiệt của mô-đun.
Phương pháp thực hiện:Phương pháp thường được sử dụng là thuật toán cân bằng dựa trên điện trở, giải phóng pin có điện áp cao hơn thông qua phóng điện trở, giải phóng điện dưới dạng nhiệt để đạt được sự cân bằng điện áp của cả nhóm.
Cân bằng chủ động (Cân bằng truyền năng lượng)
Nguyên tắc:Truyền năng lượng từ pin đã sạc đầy sang pin khác thông qua thiết kế mạch để đạt được trạng thái cân bằng giữa mỗi pin.
Thuận lợi:Hiệu suất sử dụng năng lượng cao hơn, có thể đạt được sự cân bằng năng lượng tốt hơn trong bộ pin.
Nhược điểm:Cấu trúc mạch và chi phí tương đối cao hơn.
Phương pháp thực hiện:

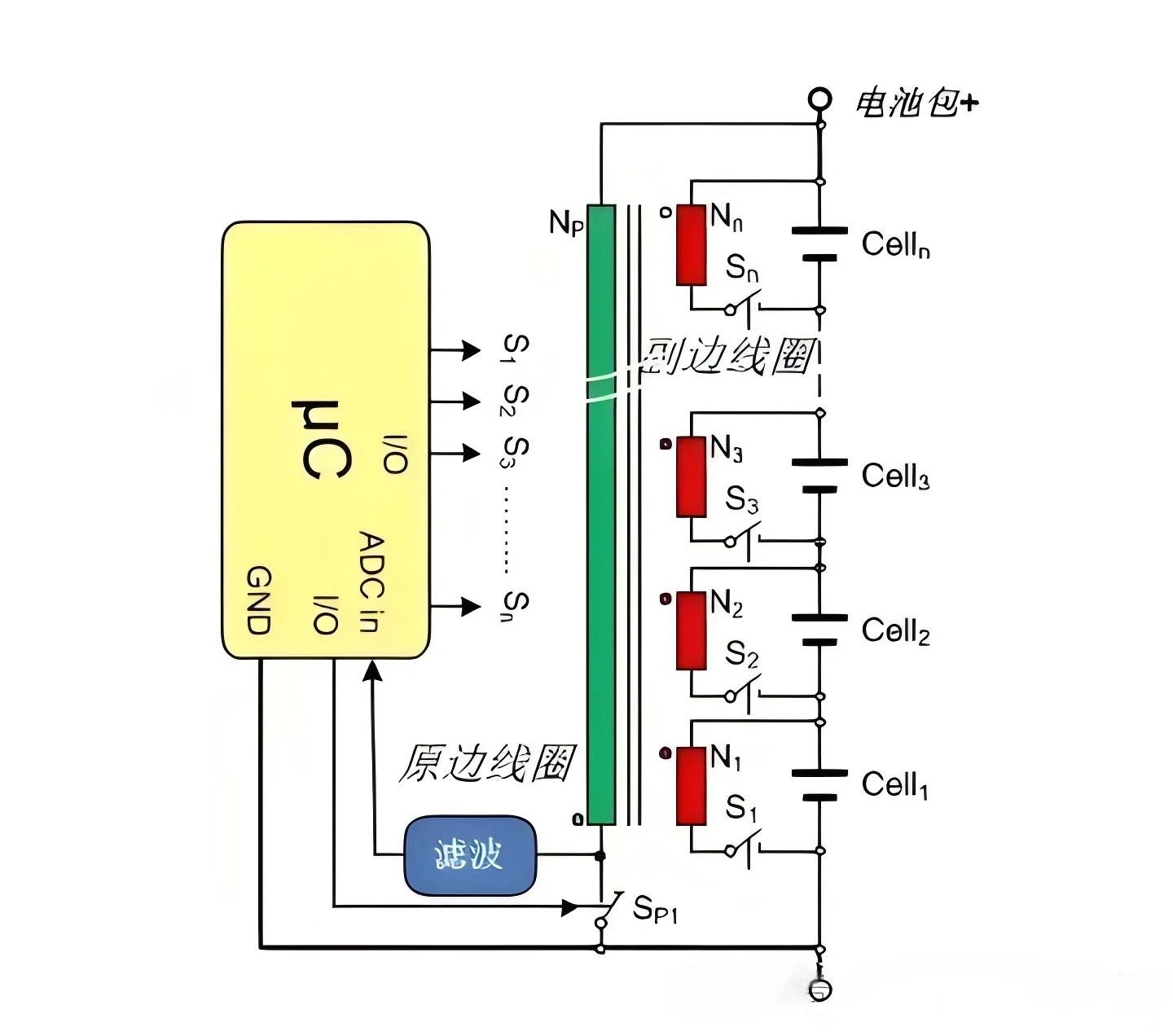

Thuật toán cân bằng quy nạp:Điện cảm được sử dụng như một thành phần lưu trữ năng lượng để truyền năng lượng bằng cách điều khiển bật/tắt các công tắc.
Thuật toán cân bằng DC-DC hai chiều:Bằng cách sử dụng bộ chuyển đổi DC-DC hai chiều để truyền năng lượng từ pin đã sạc đầy sang pin khác, bộ chuyển đổi này có thể đạt được điện áp đầu vào và đầu ra có thể điều chỉnh, từ đó đạt được khả năng truyền năng lượng đến từng pin trong bộ pin.
Thuật toán cân bằng dựa trên tụ điện:Tụ điện được sử dụng làm bộ phận lưu trữ năng lượng để truyền năng lượng bằng cách điều khiển bật/tắt các công tắc.
Cân bằng hoạt động có thể sạc lại:Mỗi bộ giám sát pin được trang bị một mô-đun nguồn DC/DC, mô-đun này sẽ sạc riêng bộ pin có điện áp thấp nhất ở chế độ sạc phao để tăng khả năng sạc và tránh sạc quá mức cho pin hoạt động kém.
Tóm lại, kiểm soát xả sạc cân bằng của BMS là một phần không thể thiếu trong quản lý pin. Tùy theo tình huống và yêu cầu của ứng dụng, có thể chọn phương pháp cân bằng phù hợp. Phương pháp cân bằng thụ động phù hợp với các kịch bản nhạy cảm về chi phí với yêu cầu thấp về hiệu quả sử dụng năng lượng; Phương pháp cân bằng chủ động phù hợp với các tình huống đòi hỏi hiệu suất sử dụng năng lượng và hiệu suất pin cao. Trong ứng dụng thực tế, cần xem xét và tối ưu hóa toàn diện các yếu tố như đặc điểm của bộ pin, môi trường sử dụng và nhu cầu của người dùng.
4. Sự cần thiết của việc kiểm soát cân bằng sạc và xả BMS
Trong một bộ pin, do sự khác biệt về hiệu suất của từng ô, sự thay đổi về môi trường làm việc và thói quen sử dụng khác nhau nên thường có sự khác biệt về trạng thái sạc và xả của từng ô. Nếu không được kiểm soát, những khác biệt này sẽ dần dần tích tụ, dẫn đến việc sạc quá mức hoặc xả quá mức ở một số loại pin nhất định, từ đó sẽ ảnh hưởng đến hiệu suất và tuổi thọ của toàn bộ bộ pin. Do đó, việc kiểm soát sạc và xả cân bằng BMS là đặc biệt quan trọng.
5. Nguyên lý làm việc của kiểm soát xả và sạc cân bằng BMS
Nguyên lý hoạt động của điều khiển sạc và xả cân bằng BMS chủ yếu dựa trên việc giám sát thời gian thực các thông số như điện áp, dòng điện và nhiệt độ của từng pin riêng lẻ trong bộ pin. Bằng cách thu thập và phân tích dữ liệu này theo thời gian thực, BMS có thể xác định trạng thái sạc và xả của từng loại pin và áp dụng các chiến lược kiểm soát cân bằng tương ứng cho phù hợp.
5.1 Nguyên lý hoạt động của cân bằng chủ động
Giám sát và phán xét:
BMS giám sát điện áp, dòng điện, nhiệt độ và các thông số khác của từng loại pin trong thời gian thực.
Xác định xem có cần bắt đầu cân bằng chủ động hay không dựa trên các điều kiện cân bằng đặt trước (chẳng hạn như chênh lệch điện áp giữa từng tế bào, chênh lệch nhiệt độ, v.v.).
Truyền năng lượng:
Khi cần cân bằng, BMS sẽ kích hoạt mạch cân bằng hoạt động.
Bằng cách sử dụng các thành phần mạch như bộ chuyển đổi DC-DC, cuộn cảm, tụ điện, v.v., năng lượng được truyền từ một pin này sang các pin khác cần được sạc.
Trong quá trình chuyển, BMS sẽ kiểm soát chính xác số lượng và tốc độ chuyển dựa trên tình hình thực tế của từng pin.
Giám sát hiệu quả:
Trong quá trình cân bằng, BMS liên tục theo dõi trạng thái của từng cục pin riêng lẻ để đảm bảo tính hiệu quả và an toàn của quá trình cân bằng.
Khi đạt được mục tiêu cân bằng đặt trước, BMS sẽ dừng trạng thái cân bằng hoạt động và chờ đáp ứng điều kiện cân bằng tiếp theo.
5.2 Nguyên lý hoạt động của cân bằng thụ động
Giám sát và phán xét:
Tương tự, BMS giám sát điện áp, dòng điện, nhiệt độ và các thông số khác của từng loại pin theo thời gian thực.
Khi BMS phát hiện điện áp của một pin quá cao, nó sẽ xác định rằng cần phải kích hoạt cân bằng thụ động.
Tiêu tán năng lượng:
BMS kích hoạt mạch cân bằng thụ động và phóng điện qua các điện trở mắc song song ở hai đầu của từng cell pin riêng lẻ.
Pin điện áp cao phóng điện qua điện trở, tiêu tán năng lượng dư thừa dưới dạng năng lượng nhiệt, do đó làm giảm điện áp của chúng.
Cân nhắc về an ninh:
Trong quá trình cân bằng thụ động, BMS sẽ kiểm soát chặt chẽ dòng điện và thời gian xả để tránh hiện tượng quá nhiệt hoặc các vấn đề an toàn khác.
Đồng thời, BMS sẽ liên tục theo dõi tình trạng pin để đảm bảo độ an toàn và tin cậy của quá trình cân bằng.
6. Chiến lược thực hiện kiểm soát cân bằng sạc và xả BMS
Chiến lược điều khiển sạc và xả cân bằng BMS chủ yếu được chia thành hai phương pháp: cân bằng chủ động và cân bằng thụ động.
6.1 Chiến lược kiểm soát cân bằng chủ động
Nguyên tắc:Chiến lược kiểm soát cân bằng chủ động đạt được sự cân bằng trong bộ pin thông qua việc truyền năng lượng. Khi BMS phát hiện điện áp của một số pin nhất định quá cao hoặc quá thấp, nó sẽ kích hoạt mạch cân bằng hoạt động để truyền năng lượng của các pin này sang các pin khác, từ đó đạt được sự cân bằng trong bộ pin.
Thuận lợi:Chiến lược kiểm soát cân bằng chủ động có hiệu quả sử dụng năng lượng cao và có thể đạt được sự cân bằng hiệu quả hơn trong bộ pin.
Phương pháp thực hiện:Điều này thường đạt được thông qua các thành phần mạch như bộ chuyển đổi DC-DC, cuộn cảm, tụ điện, v.v., giúp truyền năng lượng từ tế bào pin này sang tế bào pin khác.
6.2 Chiến lược kiểm soát cân bằng thụ động
Nguyên tắc:Chiến lược kiểm soát cân bằng thụ động đạt được trạng thái cân bằng trong bộ pin thông qua việc tiêu tán năng lượng. Khi BMS phát hiện điện áp của một số pin nhất định quá cao, nó sẽ kích hoạt mạch cân bằng thụ động để tiêu tán năng lượng của các pin này thông qua các điện trở, từ đó giảm điện áp và đạt được sự cân bằng trong bộ pin.
Thuận lợi:Chiến lược kiểm soát cân bằng thụ động có cấu trúc đơn giản, chi phí thấp và dễ thực hiện.
Nhược điểm:Tuy nhiên, tốc độ sử dụng năng lượng thấp, có thể sinh nhiệt và ảnh hưởng đến việc kiểm soát nhiệt độ của bộ pin.
7. Tầm quan trọng của việc kiểm soát cân bằng sạc và xả BMS
Kiểm soát sạc và xả cân bằng BMS có tác động đáng kể đến hiệu suất và tuổi thọ của bộ pin. Cụ thể:
Cải thiện sự an toàn:Bằng cách cân bằng kiểm soát sạc và xả, có thể tránh sạc quá mức hoặc xả quá mức cho từng pin, giảm nguy cơ hỏng pin và cải thiện độ an toàn của bộ pin.
Tuổi thọ kéo dài:Kiểm soát xả điện tích cân bằng có thể tối ưu hóa việc phân phối năng lượng trong bộ pin, giảm sự khác biệt về hiệu suất giữa các tế bào riêng lẻ và do đó kéo dài tuổi thọ của bộ pin.
Cải thiện hiệu suất:Kiểm soát xả sạc cân bằng có thể nâng cao tốc độ sạc và hiệu suất xả của bộ pin, từ đó cải thiện hiệu suất tổng thể của hệ thống pin.
cuối cùngmệnh lệnh
Kiểm soát sạc và xả cân bằng BMS là một phần không thể thiếu trong việc quản lý bộ pin. Bằng cách theo dõi trạng thái sạc và xả của từng pin trong bộ pin theo thời gian thực và áp dụng các chiến lược kiểm soát cân bằng tương ứng, BMS có thể đạt được sự cân bằng trong bộ pin, cải thiện hiệu suất và tuổi thọ của pin. Nhìn về tương lai, với sự phát triển nhanh chóng của các lĩnh vực như xe điện và hệ thống lưu trữ năng lượng, công nghệ hệ thống quản lý pin sẽ tiếp tục phát triển và đổi mới. Chúng tôi sẽ tiếp tục cống hiến hết mình để phát triển các sản phẩm BMS tiên tiến và thông minh hơn, cung cấp cho người dùng các dịch vụ chất lượng cao hơn và hiệu quả hơn. Đồng thời, chúng tôi cũng mong muốn có thêm nhiều công ty tham gia nghiên cứu và ứng dụng hệ thống quản lý pin, cùng nhau thúc đẩy tiến bộ công nghệ pin và sự phát triển của ngành công nghiệp xe điện.
